構造與工作原理

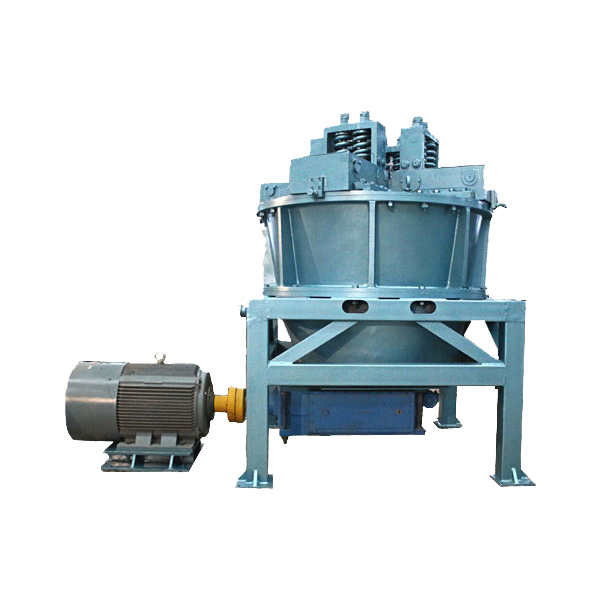

GPM盤磨機為立式結構 包括磨盤裝置、磨輥及搖臂加壓裝置、傳動裝置、整體機架、進料、出料裝置等組成。傳動裝置安裝在磨盤的下部，工作時電動機通過傳動機構帶動磨盤旋轉， 物料通過安裝在磨盤正上方的進料口進入磨機，落在磨盤的中心，勻速旋轉的磨盤產生的離心力將物料向外分散、鋪平，在磨盤上形成一定厚度的、均勻的料層。物料在離心力作用下順磨盤的圓周向外運動，在經過磨盤和磨輥形成的工作區域時，磨盤上的物料受磨輥的多次碾壓，并在磨輥壓力的作用下被粉碎，磨輥的壓力來自于液壓油缸或彈簧(僅小機型采用)的壓力。被粉碎的物料在離心力的不斷作用下，向磨盤邊緣移動，直至從磨盤邊緣的擋料圈上溢出,落入出料口排出磨機。

主要特點

1、結構優越: GPM盤磨機設計將磨輥裝置安裝在磨機的上部采用4 輥的結構，一般中型立式磨只有2至3個磨輥，采用4個磨輥既優化了磨礦參數，提高了磨機的磨礦效率，也便于磨輥的更換和維修。

2、能耗降低: 采用料床粉磨原理，磨礦效率高，比球磨機省電50- 60%，比雷蒙機節電20-30%。

3、易損件壽命長: 磨輥和襯板間沒有接觸并保持有適當間隙，且優化的設計參數減小了物料在磨礦過程中與研磨體(易損件)的滑動摩擦，采用高合金耐磨材料，大大提高了研磨體(易損件)的使用壽命。

4、適應范圍廣: 既可作圈流粉磨系統，也可作預粉磨；成品粒度從-6目至325目均可；可作干法磨，也可作濕法磨；可適用于硬物料的粉磨。

5、場地占用少: 整機結構緊湊、占地面積小、土建投資省。

6、環保性能好: 噪音小于80dB，無揚塵、振動。

主要應用范圍

1、粗粉粉磨應用

盤磨機獨特的結構決定其生產的石灰石粉粒度分布均勻，細分比例非常少，特別適合用于CFB鍋爐石灰石脫硫，系列化的產品能滿足各種產能的需要。

2、單機粉磨應用

在球團返料等特殊行業，盤磨機一次粉磨即可達到產品細度要求，既節約資源又環保。

3、預粉磨應用

盤磨機可以做為球磨機的預磨設備，提高球磨機的產能。華杰盤磨可干、濕兩用，適應能力特別強。

4、細粉粉磨工藝和應用

對于中等以下硬度的物料，盤磨機可以和選粉機組成圈流系統，生產325目以內的細粉。

5、在鋰電材料行業焙燒料粉磨生產線中，盤磨機出料粒度分布均勻，提鋰效果更好，盤磨機的優勢顯著。

技術參數表
